O componente Fragmento é utilizado para renderizar o arquivo Fragmento em outra página. A ideia da utilização do Fragmento é poupar tempo e esforço, já que os fragmentos são independentes e reutilizáveis, ou seja, basta criar uma vez e utilizar sempre que for necessário no projeto.

Figura 1- Componente Fragmento sendo utilizado para replicar os botões

Principais propriedades

Na tabela abaixo estão descritas as principais propriedades do componente.

Arquivo Fragmento

Para que o componente Fragmento funcione, primeiro temos que criar um arquivo do tipo Fragmento. Esse arquivo possui a extensão *.component.html e devem ficar nos diretórios:

• Localização mobile: Fragmentos/mobile/

• Localização web:  Fragmentos/web/

Arquivos do tipo tipo Fragmento abrem a janela do Editor de views.

Exemplo

Como exemplo de utilização, criaremos um fragmento que contém um botão de adicionar um produto ao carrinho.

Figura 2 - Criando um Arquivo Fragmento

1. Na estrutura de arquivos clique com o botão direito no diretório Fragmentos.
2. Clique com o botão direito na pasta Web.
3. Clique em Novo.
4. Clique em Fragmento
5. Por fim, dê um nome ao arquivo, neste exemplo demos o nome de "Botão".

Agora iremos adiciona o botão no arquivo criado. É possível configurar esse botão da forma que quisermos, inclusive adicionando blocos de programação.

Figura 2.1 - Adicionando o botão

Inserindo o componente Fragmento na view

Com o arquivo Fragmento criado, é hora de adicionar o componente Fragmento, confira na figura 3.

Figura 3 - Adicionando o componente Fragmento

Após inserir o componente na view, é hora de selecionar o arquivo Fragmento criado anteriormente. Clique nos '...' da propriedade Fragmento (destaque 1 da figura 3.1), em seguida selecione o Fragmento que deseja utilizar (destaque 2 da figura 3.1)

Figura 3.1 - Adicionando o arquivo Fragmento ao componente Fragmento

Na figura 3.2 é possível ver o que o Fragmento criado foi adicionado à página em edição.

Figura 3.2 - Fragmento adicionado ao projeto

Passagem de parâmetros

Outra forma de criar o card do exemplo anterior é utilizando a propriedade Parâmetros do componente Fragmento. Essa propriedade permite passar parâmetros via query string da página que possui o componente fragmento para os campos dentro do arquivo fragmento. Esse fluxo é de mão única, logo, não é possível passar parâmetros do fragmento para a página que contém o fragmento.

Para este exemplo, vamos utilizar um Componente visual fonte de dados da página que contém o componente visual fragmento e passar os dados de cada registro (URL da imagem, preço e título do livro) via parâmetro, no arquivo fragmento vamos alimentar um componente Imagem e dois Texto Simples com esses dados.

Acesse o menu de contexto do arquivo fragmento e selecione a opção Propriedades da página (destaque 1 da figura 4) e, em seguida, clique no ícone "..." na propriedade Parâmetros da tela (destaque 2 da figura 4). Acesse o tópico "Propriedades e Eventos da página" da documentação Editor de views, para mais detalhes sobre essa propriedade.

Figura 4 - Propriedades da página

Feito isso, uma janela será exibida para inserir os parâmetros query string que serão recebidos pelo fragmento.

Figura 4.1 - Janela Parâmetros de tela

1. Nova propriedade: nome do novo parâmetro query string do fragmento.
2. Adicionar: insere o parâmetro na lista de propriedades.
3. Propriedade: coluna que informa os parâmetros já adicionados.
4. Valor: define o tipo do parâmetro, podendo ser: texto, numérico, data e hora, hora, lógico e expressão. O campo ao lado irá se adaptar com base no tipo selecionado.
5. Excluir: exclui uma propriedade da lista.

Para esse exemplo, incluímos os parâmetros "titulo", preco" e "urlimagem". Não alteramos as colunas Valor (4), caso seja informado aqui, o valor do parâmetro será estático. Ao final da configuração, clique em OK.

Agora precisamos configurar os componentes visuais que serão alimentados pelos parâmetros que configuramos acima. Selecione o componente visual e clique na opção Editar expressão (destaque 1 da figura 4.2) da propriedade Conteúdo para os componentes Texto Simples e Origem para o componente Imagem, selecione a aba Campo da tela e escolha um dos parâmetro (figura 4.2).

Salve o arquivo fragmento.

Figura 4.2 - Seleção de parâmetros

Na página que irá renderizar o Fragmento, arraste e configure o Componente visual fonte de dados, nesse exemplo selecionamos uma classe de Livros, e depois insira o componente visual Fragmento, da mesma forma como fizemos na figura 3.1.

Acesse a propriedade Parâmetros (destaque 1 da figura 4.3) do componente Fragmento e associe os campos da fonte de dados (coluna Valor) com os parâmetros do Fragmento (coluna Propriedade), como mostra a figura 4.3.

Acesse também a propriedade Repetir do componente Fragmento e selecione a Fonte de dados utilizada, dessa forma, o Fragmento será repetido para cada registro de livro contido na fonte de dados.

Figura 4.3 - Associação dos campos da fonte de dados com o fragmento

Após as configurações realizadas nos passos anteriores, podemos conferir o resultado na figura abaixo.

Figura 4.4 - Resultado da exibição do fragmento associado à fonte de dados

Drag and Drop da árvore de recursos

Outra forma de gerar o componente Fragmento é a partir do recurso de Drag and Drop (arrastar e soltar). Selecione um arquivo do tipo Fragmento da árvore de recursos e arraste-o para a área de edição. Para entender um pouco mais sobre o recurso, acesse o tópico "Drag and Drop da árvore de recursos" da documentação Editor de views.

Figura 5 - Arrastando um arquivo Fragmento da árvore de recursos para o Editor de views

Confira o resultado na figura 5.1 da adição do componente na view via Drag and Drop.

Figura 5.1 - Componente Fragmento gerado através do Drag and Drop

Acesso aos elementos do Fragmento via bloco

É possível acessar os elementos de um fragmento por meio de um bloco de programação, vinculando-o ao editor de blockly. Veja mais detalhes na Figura 6 abaixo. É importante destacar que fragmentos do tipo mobile são exibidos apenas em blocklys mobile, enquanto fragmentos do tipo web aparecem apenas em blocklys web. Em blocklys do tipo servidor, ambos os tipos de fragmentos serão exibidos.

Figura 6 - Vinculando um fragmento ao editor de blocky

Destaques da Figura 6:

1. No editor de blockly, clique no botão de configuração para abrir a janela de "Propriedades do bloco de programação".
2. Na janela "Propriedades do bloco de programação", clique no botão ao lado do campo "Formulário de Referência" para abrir a janela de seleção de views e fragmentos.
3. Na janela de seleção que abrir, você poderá visualizar os fragmentos criados na aplicação e selecionar o desejado.

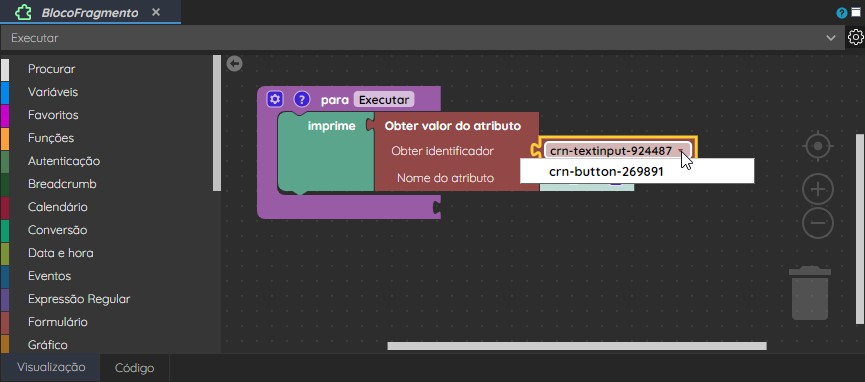

Após vincular o fragmento ao blockly, é possível acessar os seus elementos utilizando blocos de programação de listagem, como os blocos Obter valor do campo e Alterar valor do campo. É importante destacar que os elementos do Fragmento serão exibidos de acordo com a configuração de uso do bloco selecionado, para mais detalhes consulte a documentação do bloco que será utilizado. Na imagem abaixo, está sendo exibido o identificador do componente botão presente no Fragmento selecionado na Figura 6.

Figura 6.1 - Acessando os elementos de um fragmento via bloco de programação

Fragmentos que contém outros fragmentos

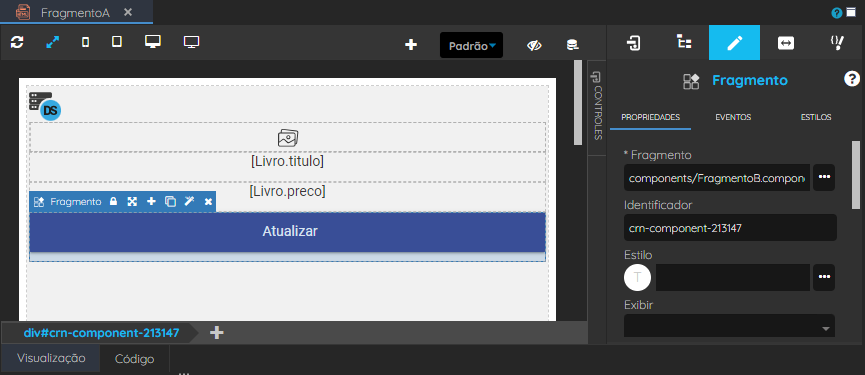

Em algumas situações, é necessário a criação de fragmentos que contenham outros fragmentos, vejamos um exemplo na imagem a seguir. Ela exibe o fragmento "FragmentoA" que contém um componente imagem, dois componentes de texto e o fragmento "FragmentoB".

Figura 6.2 - Fragmento contendo outro fragmento

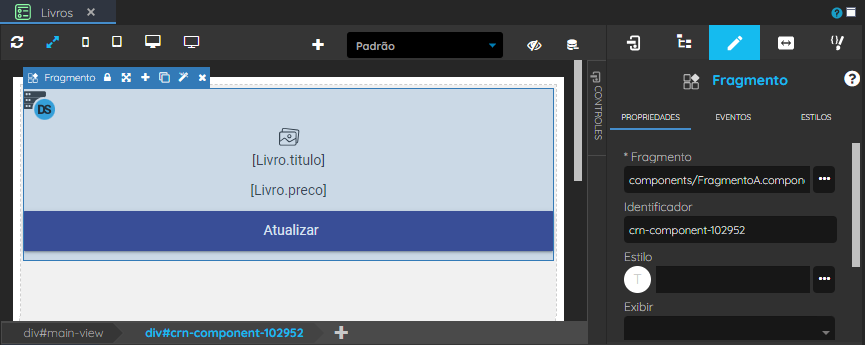

O fragmento "FragmentoA" foi adicionado à view "Livros" como exibe a imagem abaixo. Em seguida, a view home foi vinculada ao editor de blockly da Figura 6.4, seguindo os mesmos passos da Figura 6.

Figura 6.3 - Fragmento adicionado a uma view

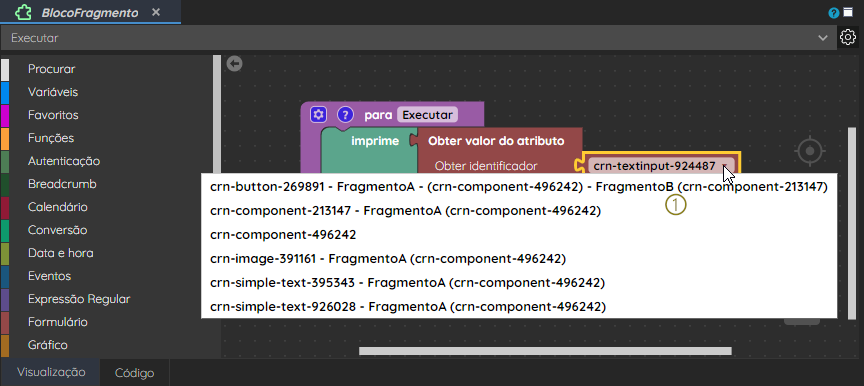

Após vincular a view "Livros" ao blockly, é possível acessar os elementos do fragmento presente na view. Observe que o elemento do fragmento "FragmentoB" (destaque 1 da Figura 6.4) é exibido como subnível do fragmento "FragmentoA". Dessa forma, uma página pode conter um fragmento que inclui outros fragmentos, permitindo o acesso aos elementos de fragmentos aninhados em até dois níveis através de blocos de programação.

Figura 6.4 - Acessando os elementos do fragmento presente na view vinculada
